石崢嶸：手動插銷和自動插銷的選型和設置方式，直接關系防火門功能發揮和疏散凈寬度計算，這是防火門領域中被疏忽多年的問題，存在較大的應用誤區。由防火門檢驗（試驗）條件可知，防火門的密閉性能主要由插銷和鎖具保證，有關“防火門可以通過閉門器滿足密閉性能要求”的觀點是不妥的。全文要點：（1）防火門密閉性能由插銷和鎖具保證。（2）閉門器不對防火門密閉性能提供支持。（3）安裝手動插銷的門扇必須處于常閉狀態，且插銷應鎖止，（4）設置手動插銷的門扇不得計入疏散寬度。（5）當雙扇防火門和子母門的兩側門扇均需計入疏散寬度時，應設置自動插銷、閉門器和順序器。（6）常開式防火門必須采用自動插銷。（7）設置于疏散通道的防火門，必須采用自動插銷。
詳解如下：
要點1：防火門結構簡介，啟閉方式。（一）結構簡介。（1）防火門主要包括防火鎖、?防火合頁（鉸鏈）、?防火閉門器?、防火密封條等。對于子母式防火門和雙扇防火門，還包括順序器?和?防火插銷【圖示1】。（2）防火插銷的功能是將雙扇（子母）防火門的一側門扇固定。防火插銷包括手動插銷和自動插銷兩種形式。當采用手動插銷時，安裝插銷的門扇應始終處于鎖止（關閉）狀態，且不得計入疏散凈寬度。（3）防火鎖的功能是將門扇扣在門框（或另一側門扇）的鎖孔中，確保門扇封閉。（4）防火閉門器?的功能是使門扇自動關閉，并使防火鎖扣入門框或門扇的鎖孔。

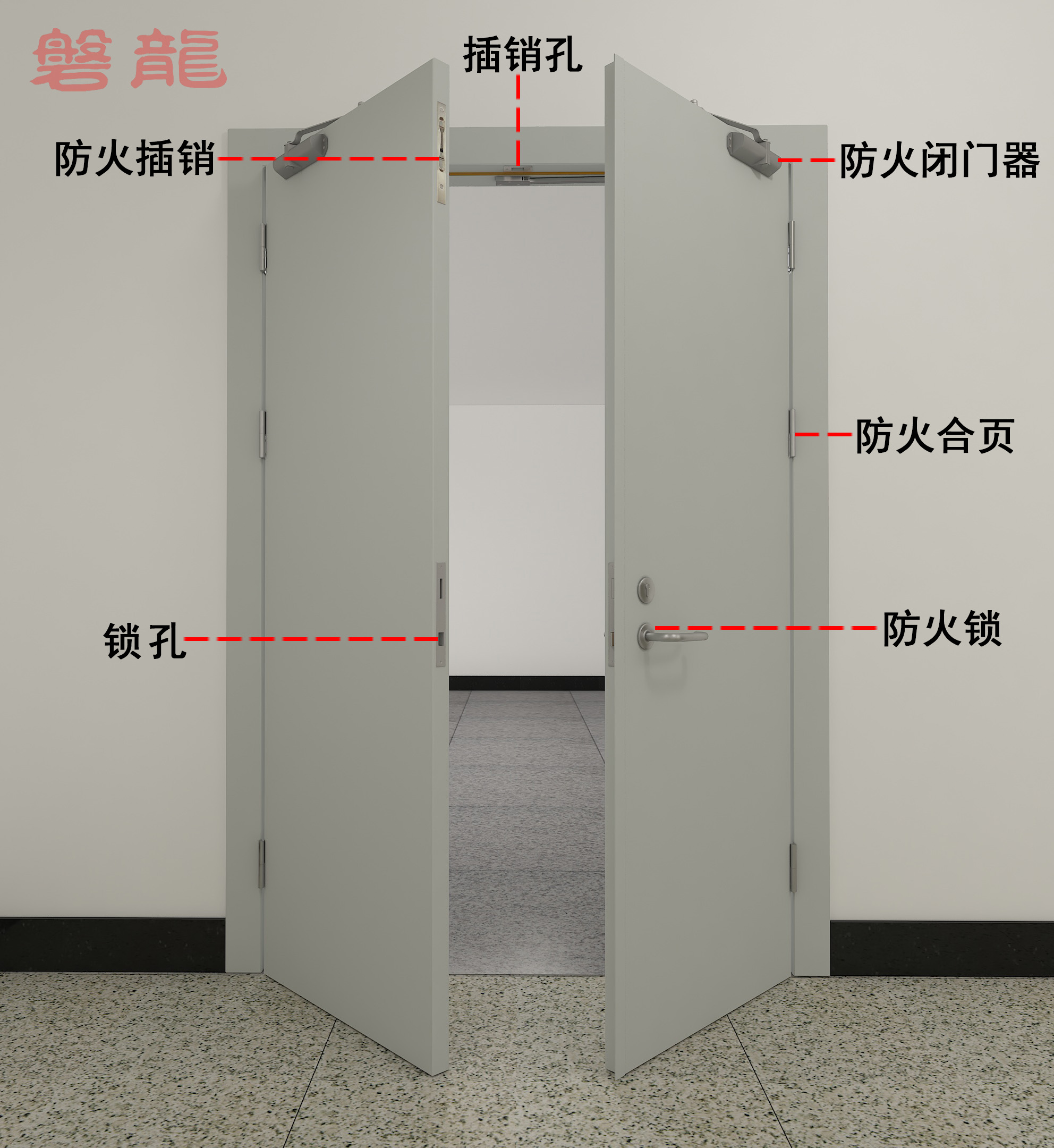

【圖示1】防火門主要部件示意圖（二）啟閉方式。防火門的啟閉方式與插銷形式相關。（1）手動插銷。由“要點2”可知，防火門的密閉性能由插銷和鎖具保證。很明顯，火災時不可能臨時手動鎖止插銷。因此，當采用手動插銷時，安裝插銷的門扇必須處于常閉狀態，日常管理中，插銷應時刻鎖止。示例，假設【圖示1】的防火門采用手動插銷，則左側門扇應始終處于關閉并鎖止狀態，參見【圖示5】。（2）自動插銷。自動插銷可使兩扇門聯動鎖止（釋放）。閉門器和順序器使安裝插銷的門扇先行關閉，當另一扇關閉或開啟時，自動插銷同步鎖止和釋放。有關自動插銷功能，參見“要點7”。
示例，假設【圖示1】的防火門采用自動插銷。日常使用中，閉門器和順序器使左側門扇先行關閉；右側門扇關閉時，推入插銷鎖舌，連鎖推出插銷，鎖定左側門扇；同時，右側門扇的鎖舌扣入左側門扇鎖孔，完成門扇鎖定。需要打開時，只能先開啟右側門扇（下壓鎖具推桿）；當右側門扇打開時，左側門扇插銷的鎖舌在自身彈簧作用下伸出，連鎖收納插銷，同步解鎖左側門扇。
要點2：防火門的密閉性能主要由防火插銷和防火鎖保證；閉門器并不對防火門的密閉性能提供支持。火災發生時，燃燒物質不斷釋放熱量和煙氣，導致建筑物內壓力上升，為此要求防火門能承受足夠大的火風壓，門扇固定主要由防火插銷和防火鎖保證。閉門器的主要功能是使防火門關閉。（一）目前送檢認證的防火門，門扇的固定措施均采用防火插銷和防火鎖，火災試驗時并不安裝閉門器，也就是說，閉門器并不對防火門的防火密閉性能提供支持。（1）【圖示2】【圖示3】【圖示4】分別為單扇防火門、子母式防火門、雙扇防火門的檢驗（試驗）照片，均不配置閉門器，閉門器不對防火門的防火性能提供支持。（2）實際上，為滿足人員進出和疏散功能，閉門器的開啟力矩被限定，也不可能滿足防火門的密閉性能要求。（3）閉門器的主要功能是使防火門自動關閉，使鎖具的鎖舌扣入門框（或門扇）鎖孔，從而通過插銷和鎖具（鎖舌）實現防火門的固定和密閉。一旦進入火災階段，閉門器并不對防火門的抗壓和抗沖擊性能作出貢獻。（4）由此可知，閉門器不能滿足防火門的密閉性能要求。實際應用需要與火災實驗條件一致，應確保插銷和防火鎖具鎖定。（二）防火門的密閉性能主要依靠防火插銷和防火鎖保證。（1）在【圖示2】的單扇門中，通過防火鎖鎖舌固定于左側門框鎖孔。（2）在【圖示3】【圖示4】的子母式防火門和雙扇防火門中，先將左側門扇用插銷固定，右側門扇通過鎖舌固定于左側門扇鎖孔。需要注意的是，安裝插銷的門扇必須使插銷鎖止固定，否則門鎖不能有效發揮作用，防火門將被火災煙氣穿透。

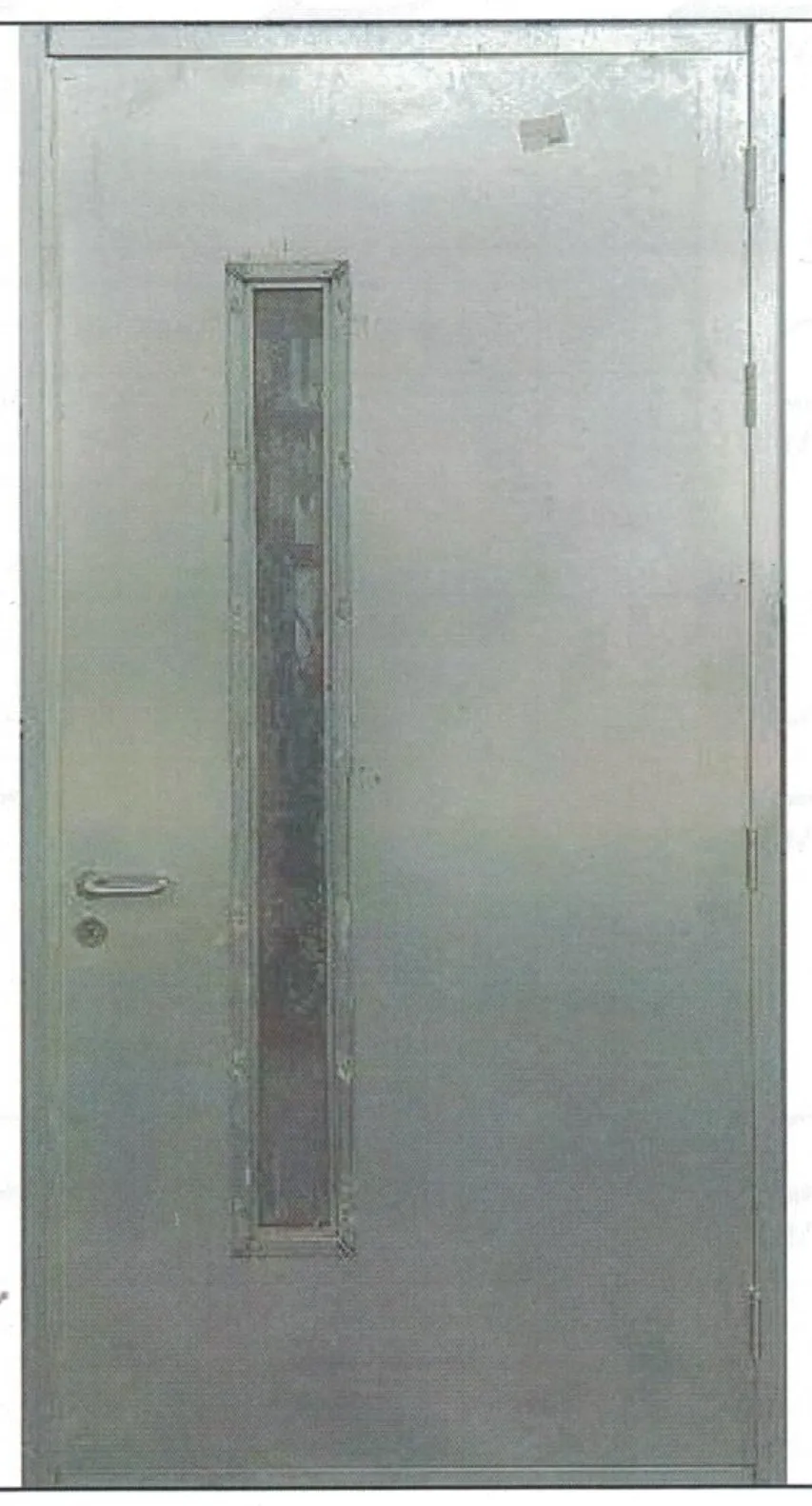

【圖示2】單扇防火門注：在單扇門中，通過防火鎖鎖舌固定于左側門框鎖孔。
【圖示3】子母式防火門（簡稱子母門）
注：在子母式防火門中，先將子門用插銷固定，母門通過鎖舌固定于子門鎖孔。
【圖示4】雙扇防火門注：在雙扇防火門中，左側門扇用插銷固定，右側門扇通過鎖舌固定于左側門扇鎖孔。
總結：門扇必須通過插銷和鎖具固定，否則防火門將被火災煙氣穿透。
要點3：當雙扇防火門和子母門采用手動插銷時，應處于常閉狀態（插銷鎖止）；設置手動插銷的門扇不得計入疏散凈寬度。（1）由上可知，防火門的密閉性能主要由插銷和防火鎖保證，防火門在火災條件下必須處于鎖定狀態。由于火災的不可預見性，帶手動插銷的門扇必須處于常閉狀態（插銷鎖止）【圖示5】，火災時更不得開啟，設置手動插銷的門扇不得計入疏散凈寬度。總結：凡是采用手動插銷的雙扇防火門和子母門，插銷側門扇必須常閉并鎖止，且不得計入疏散凈寬度。
【圖示5】帶手動插銷的門扇必須處于常閉狀態（插銷應始終鎖止） （2）需要注意的是，依據《防火門》GB 12955—2024第6.4.7.2條規定，疏散通道防火門安裝的插銷應能隨門扇開啟時自動開啟。依據該規定，設置于疏散通道的防火門必須采用自動插銷。要點4：當雙扇防火門和子母門的兩側門扇需要計入疏散凈寬度時，應設置自動插銷、閉門器和順序器。當雙扇防火門和子母門的兩側門扇均需納入疏散凈寬度計算時，需要設置自動插銷、閉門器和順序器。主要如下。（1）自動插銷。如前所述，雙扇防火門和子母門的一側門扇需要安裝插銷，當需要滿足人員疏散功能時，應采用自動插銷。自動插銷與另一門扇聯動鎖止，當另一門扇關閉或開啟時，自動插銷同步鎖止和釋放（參見“要點7”）。（2）閉門器。依據《防火門閉門器》XF 93—2004表3規定，閉門器規格分為5檔，每檔對應不同的門扇尺寸和質量。《防火門》GB 12955—2024也要求防火門生產廠家對閉門器進行實驗，以確定與門扇匹配并滿足耐火性能。因此，閉門器不能隨意選擇，需由防火門生產廠家統一配置，自檢合格后方可出廠。需要注意的是，在《防火門閉門器》XF 93—2004中，實驗用門扇的最小尺寸為450mm×1000mm，因此，當子母門的子門安裝閉門器時，其門扇寬度不得小于450mm。也就是說，當子門門扇小于450mm時，無法匹配到符合標準要求的閉門器，不應許可。（3）順序器。防火門需要設置蓋縫板，蓋縫板封閉門扇對接的縫隙，以滿足耐火試驗要求。當為雙扇或子母式防火門時，需要設置順序器，以確保沒有蓋縫板的門扇先行關閉（否則兩扇門無法閉合）。順序器需要滿足反復啟閉性能要求，防火門生產廠家應依據《防火門》GB 12955標準進行相應實驗。因此順序器也應由防火門生產廠家配套提供。（4）檢驗認證。由上可知，當雙扇門和子母門的兩側門扇均需要納入疏散凈寬度計算時，需要設置自動插銷、閉門器和順序器，廠家交貨時應提供國家認可授權檢測機構出具的《檢驗報告（形式試驗）》。
實際應用中，子母門的生產與雙扇門類似，僅是兩側門扇的大小有別。很多廠家的子母門和雙扇門采用同一檢驗報告和證書編號，說明兩者結構功能基本一致。
要點5：常開式防火門必須采用自動插銷。
對于常開式雙扇防火門和子母門，火災時門扇自動關閉，這時應使插銷同步鎖止，必須采用自動插銷。自動插銷與另一門扇聯動鎖止，當另一門扇關閉或開啟時，自動插銷同步鎖止和釋放（參見“要點7”）。
要點6：設置于疏散通道的防火門，必須設置自動插銷。在公共場所的疏散通道中，為方便日常使用，手動插銷往往處于開啟（未鎖止）狀態。由前述可知，單純依靠閉門器無法滿足防火門密閉性要求，防火門形同虛設。因此，必須采用自動插銷。現實應用中，很多疏散通道上的雙扇防火門（尤其是子母式防火門）采用手動插銷，不應許可！
實際上，《防火門》GB 12955—2024第6.4.7.2條要求“疏散通道防火門安裝的插銷應能隨門扇開啟時自動開啟”，也是要求設置于疏散通道的防火門采用自動插銷。
要點7：手動插銷和自動插銷，功能分解。對于雙扇門和子母門，需要將一側門扇采用插銷固定，主要包括手動插銷和自動插銷兩種形式。同時，為滿足防火性能要求，插銷一般暗裝在門扇內。（1）手動插銷。手動插銷依靠手動推桿實現插銷伸縮，需要現場手動操作【圖示6】，當采用手動插銷時，應確保平時處于鎖止狀態。由前述可知，設置手動插銷的門扇不得計入疏散凈寬度。

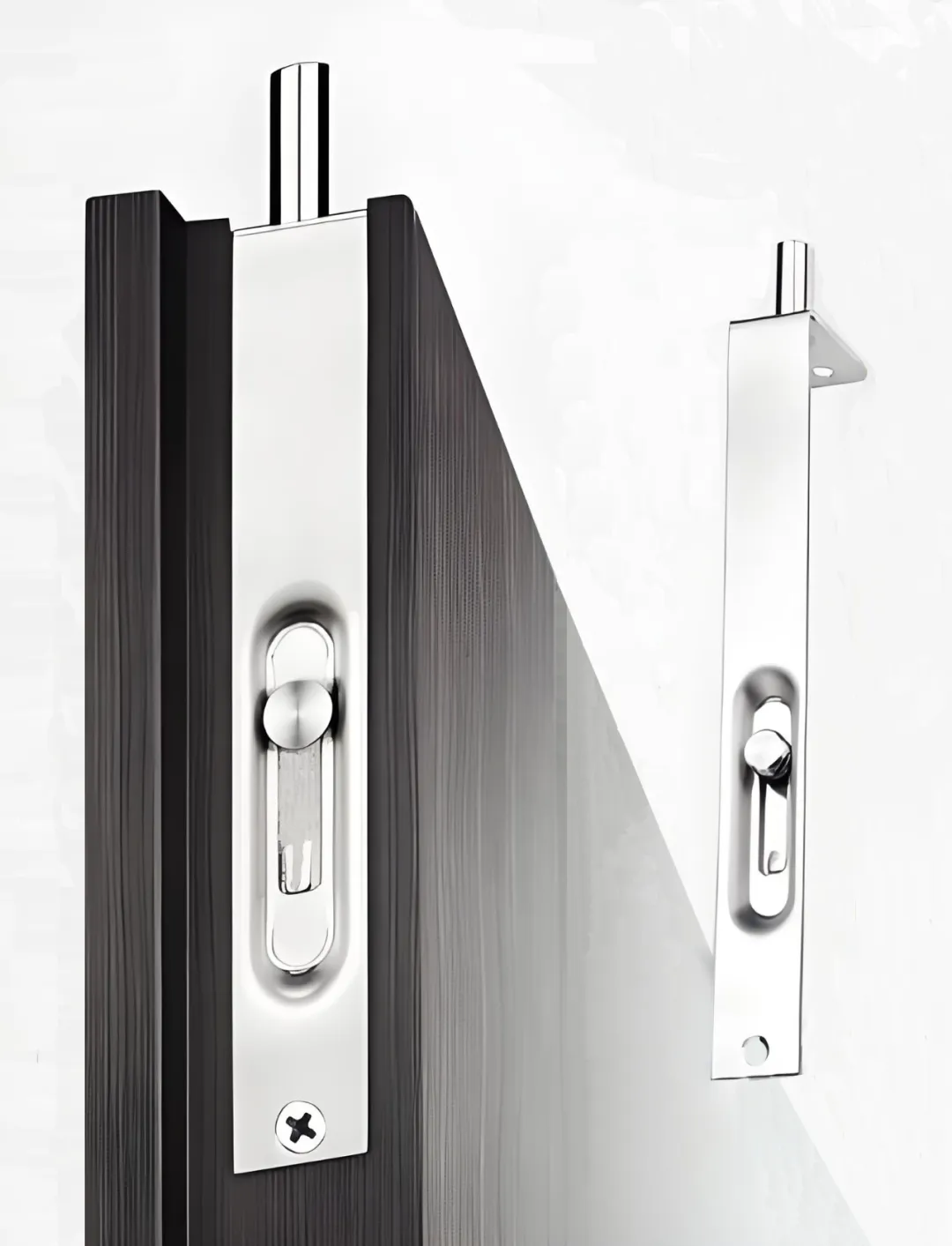

【圖示6】手動插銷（示意）（2）自動插銷。自動插銷的安裝位置與手動插銷相同。相對于手動插銷，自動插銷用鎖舌替代手動推桿。當另一側門扇關閉時，推入鎖舌，鎖舌連鎖推出插銷，鎖定門扇；當另一側門扇打開時，鎖舌在自身彈簧作用下伸出，連鎖收納插銷，解鎖門扇【圖示7】。具體功能，參見視頻分解。
【圖示7】自動插銷（示意）
【視頻】自動插銷動作示意圖
注：圖片和視頻引自網絡，如有異議，請留言聯系。致謝：本文撰寫過程中，得到了楊輝喜先生，以及國家固定滅火系統和耐火構件質量監督檢驗中心等多位老師的大力支持，特此致謝！轉載自：雙扇（子母）防火門| 應用誤區！插銷選型與疏散寬度 - 消防資源網-經典全集·分類匯總!（25年1月22日）
