儲罐/罐車內置重力式和氣動式雙重防護應急自封堵裝置，解決了罐體應急封堵裝置自身故障、損壞的問題，實現了與罐體的同壽命周期，采用內置式自封堵裝置可實現快速封堵，提高了危化品儲罐/罐車的本質安全性。該成果具有高效、安全、可靠的特點，提高了危化品儲罐/罐車泄漏自救能力，有效降低應急救援難度。

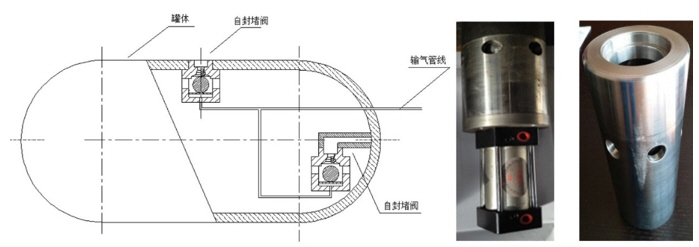

儲罐/罐車內置重力式和氣動式雙重防護應急自封堵裝置主要由閥本體、配套閥芯（重力球）、防爆驅動活塞缸及高壓控制管線組成，外置防爆電磁閥、備用直流電源、以及信息化通訊的網絡信號系統、無線通訊接收器等附屬部件，安裝在儲罐/罐車進出料口、泄壓閥等儲罐/罐車所有內部介質通道處。若儲罐/罐車發生翻轉，則可通過重力封堵方式自動封閉儲罐/罐車內所有介質通道，事故排除后可通過氣動解鎖恢復正向通道介質流通；若儲罐/罐車未發生翻轉，則可通過外部氮?dú)鈿庠赐苿?dòng)閥蓋實現內部閥芯的快速自封堵。
性能 |
指標參數 |
結構可靠性 |
耐壓測試，耐壓不低于2.5MPa |
耐腐蝕性測試，根據儲罐介質不同，耐腐蝕性V＜0.001 |
密封性能動態試驗、低溫動態試驗等，密封性能B級 |
防爆等級可達 ExdII CT4 |
應急功能 |
安裝在儲罐（瓶）進出料、放空閥等內部介質通道處，采用無源重力自封堵技術 |
閥體動態翻轉，閥芯封閉性能測試，翻轉角度不大于45度 |
氣動控制閥芯封閉性能測試，封閉動作時間小于5s |
轉載自http://www.tfri.com.cn/html/tfri/research/result/238.html
