成果簡介：
針對特高壓換流變壓器電壓等級高、能量大、結構特殊、火災工況復雜、撲救難度大、缺乏科學技戰術的難題，分析闡明了特高壓換流變壓器結構特征與火災事故特點，研建了基礎油溫最高達300℃的1m2變壓器熱油火試驗模型及可模擬高溫變壓器熱油靜態池火和動態溢流火的全尺寸變壓器實體火試驗模型，研究評估了常用低倍泡沫、泡沫混合液、壓縮空氣泡沫及超細干粉撲救基礎油溫達到自燃溫度的變壓器熱油火災的有效性，研發了能夠快速高效撲滅特高壓換流變壓器高溫熱油火災的新型壓縮空氣泡沫高噴炮滅火技術方案以及可行進間噴射滅火的壓縮空氣泡沫舉高噴射機器人，基于全尺寸實體火滅火試驗和典型火災事故案例成功處置經驗提出了實戰滅火應用參數及技戰術，編制了《特高壓換流變壓器火災撲救技戰術指南》，項目成果填補了國內外技術空白，達到國際領先水平，破解了特高壓換流變壓器復雜形式火災的撲救難題，可顯著提升消防救援隊應對該類火災的能力和科學化水平，最大限度降低火災損失，減少消防救援人員傷亡，切實保障國家重大基礎設施消防安全。
成果圖片：
功能特點：
該成果首次基于系列變壓器高溫熱油火滅火試驗及全尺寸實體火試驗驗證，并結合幾起實際火災事故案例與處置經驗，提出科學有效的滅火技戰術，填補空白。并在部局“特高壓直流換流站（油浸式變壓器）火災事故應急響應與處置要點”基礎上，完成世界首部《特高壓換流變火災撲救技戰術指南》標準起草，包括處置原則、響應指揮、作戰編程、撲救行動、行動安全及特高壓換流變壓器結構布置方式與處置難點，可為有效應對特高壓換流變壓器火災撲救難題提供科學指導。壓縮空氣泡沫舉高噴射機器人可行進間噴射滅火，可在3min內控制、10min內完全撲滅變壓器高溫熱油火，并將油溫全部降至100℃以下。
技術指標：

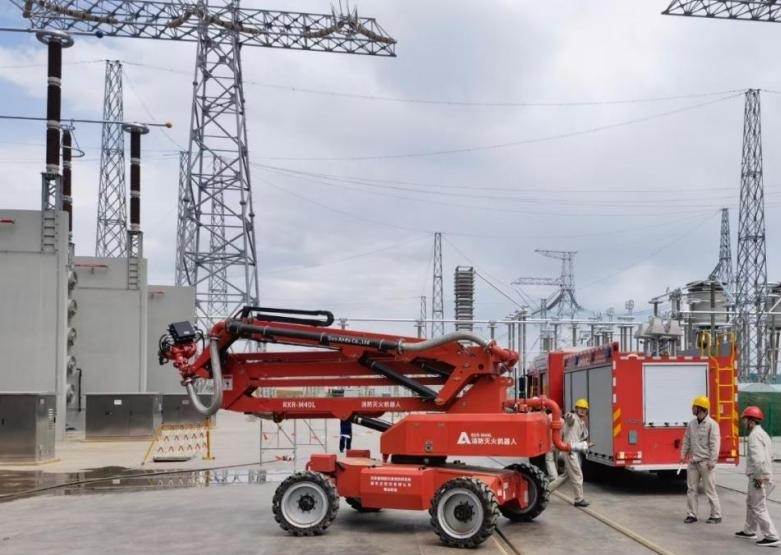

可行進間噴射滅火的壓縮空氣泡沫舉高噴射機器人，最大舉升高度＞12m，遙控距離150m，泡沫混合液流量范圍為1200~2400 L/min，直流狀態最大射程達45m，發泡倍數≥7倍，25%析液時間≥4min。

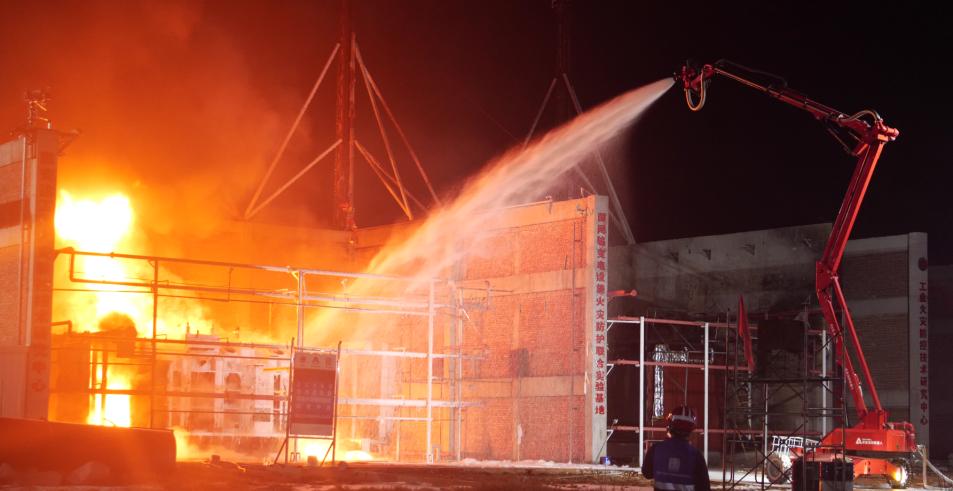

基于壓縮空氣泡沫高噴炮和舉高噴射機器人的特高壓換流變壓器熱油火高效滅火技術及綜合滅火方案，可在3min內控制、10min內完全撲滅變壓器高溫熱油火，并將油溫全部降至100℃以下，不引發變壓器高溫熱油火沸溢，不導致變壓器高溫熱油火擴大、失控。
1m2變壓器熱油火標準試驗模型及評價方法，火災高發部位橫截面作為燃燒面積，變壓器油層最高達800mm，可模擬常溫~300℃高溫熱油火災，實時觀測熱油沸溢、飛濺、火焰變化。

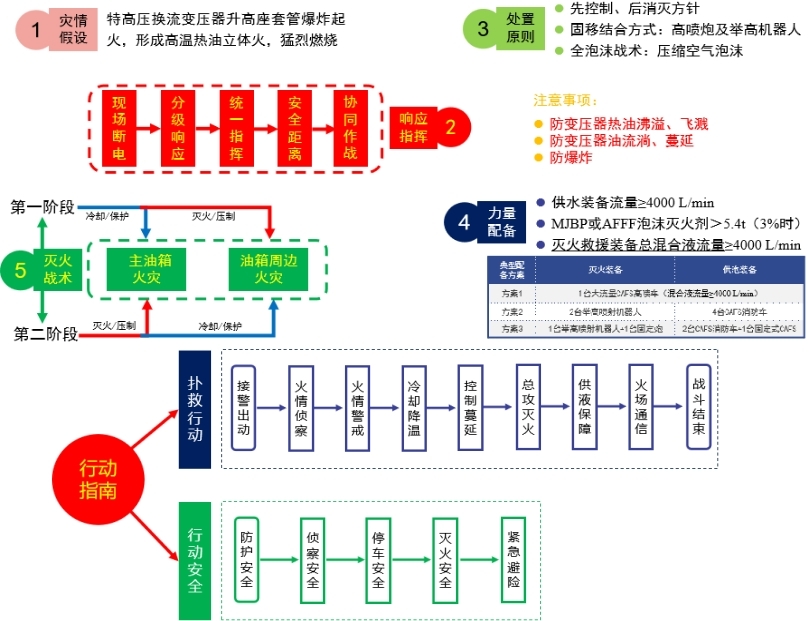

《特高壓換流變火災撲救技戰術指南》主要包括處置原則、響應指揮、作戰編程、撲救行動、行動安全及特高壓換流變壓器結構布置方式與處置難點。
適用領域：
適用于220kV油浸變壓器、500kV油浸變壓器、±800kV特高壓換流變壓器、±1100kV特高壓換流變壓器等各種規格的大型油浸變壓器及充油設施火災撲救處置，也可在石化、高大空間廠房推廣應用。
