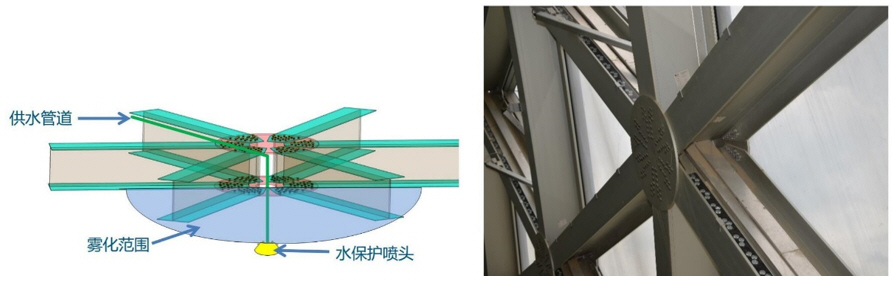

為了解決大空間場所屋面支承用圓盤蓋板節點構造僅注重力學性能提高，忽視屋面結構火災下安全的問題，本成果在傳統節點構造的基礎上，研制了一種既能加強圓盤蓋板節點剛度又能實現大空間場所建筑控火、抑火需要，還兼顧消防、電氣管線敷設功能的圓盤蓋板與水霧噴頭聯用的大空間場所建筑結構控火節點構造，實現了對大空間場所屋面支承結構關鍵部位、構件進行水霧保護的目標。
圓盤蓋板與水霧噴頭聯用的大空間場所建筑結構控火節點構造，能夠作為不同造型（圓柱面、球面、自由曲面）單層網殼結構的屋面支承結構，能夠適配工程建設中常用的節點規格（節點高度175mm~550mm），能夠滿足不同抗剪切要求的承載能力補強，達到節點剛度不低于構件剛度的要求，同時能夠安裝不同功能、規格的水霧噴頭，實現節點結構主動防火保護的功能。
圓盤蓋板與水霧噴頭聯用的大空間場所建筑結構控火節點構造主要性能指標如下：
主要性能 |
具體指標 |
適用的金屬材質 |
6061-T6、6082-T6等建筑鋁合金材料 |
剛度及抗剪能力設計目標 |
不低于相連桿件的剛度和強度 |
規格 |
節點構造高度175mm~550mm |
水霧保護半徑 |
不小于1.3m |
可內穿輻射的管線類型 |
消防水管，照明及報警電線盒 |
美觀要求 |
保護構件的水霧噴頭可從內節點盤伸出，伸出長度依據節點高度，減少對凈高及美觀的影響 |
